در مدار شکل زیر با بستن کلید K، عدد نشان داده شده توسط ولت‌سنج ایده‌آل چند ولت و چگونه تغییر خواهد کرد؟

یک باتری را یک بار به مقاومت خارجی $2\,\Omega $ متصل می‌کنیم، اختلاف پتانسیل دو سر آن $10\,V$ می‌شود و بار دیگر آن را به مقاومت خارجی ${4_/}5\,\Omega $ متصل می‌کنیم، اختلاف پتانسیل دو سر آن ${11_/}25\,V$ می‌شود، نیروی محرکة باتری چند ولت است؟

در شکل زیر، اگر توان مصرفی در مقاومت ${R_1}$ برابر $48\,W$ باشد، مقاومت داخلی باتری چند اهم است؟

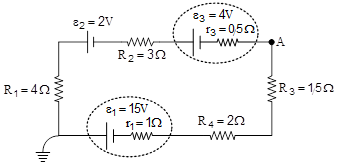

در مدار شکل زیر قدرمطلق پتانسیل نقطة A چند ولت است؟

چه تعداد از گزاره‌های زیر در مورد مدار روبه‌رو درست است؟ (ولت‌سنج و آمپرسنج ایده‌آل است) الف) اگر فقط کلید \[{k_1}\] بسته باشد، آمپرسنج \[\frac{\varepsilon }{{R + r}}\] را نشان می‌دهد. ب) اگر هر دو کلید باز باشد، ولت‌سنج ( را نشان می‌دهد. پ) اگر هر دو کلید بسته باشد، ولت‌سنج صفر را نشان می‌دهد.
