شرکت در آزمون آنلاین فیزیک 2 (رشته ریاضی) - فصل دوم : جریان الکتریکی و مدار های جریان مستقیم

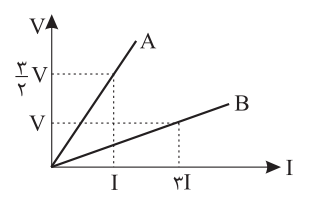

شکل مقابل نمودار اختلاف پتانسیل برحسب جریان عبوری از دو رسانای A و B را نشان می‌دهد. مقاومت رسانای A چند برابر مقاومت رسانای B است؟

\[\frac{2}{9}\]

\[\frac{9}{2}\]

\[\frac{3}{4}\]

\[\frac{4}{3}\]

در مدار شکل زیر اگر مقاومت رئوستا را از $۶\Omega $ به $۴\Omega $ برسانیم، توان مفید مولد ابتدا افزایش و سپس کاهش می یابد. اگر مقاومت درونی مولد $r$ باشد کدام گزینه در مورد $r$ درست می باشد؟

$r> ۶$

$r< ۴ $

$۴< r< ۶ $

نمی توان گفت

در مدار زیر، رسانایی به طول $۲$ متر و سطح مقطع $۰.۴m{{m}^{۲}}$ و مقاومت ویژه $۵\times {{۱۰}^{-۷}}$ اُهم متر به باتری شکل زیر وصل شده است. در مدت $۱۵۰$ دقیقه چند کیلووات ساعت انرژی در این رسانا مصرف می‌شود؟
