فیزیک 2 (رشته ریاضی)
-
فصل دوم : جریان الکتریکی و مدار های جریان مستقیم
| آزمون شماره 8752
در مدار شکل زیر، اگر مقاومت ${R_2}$ را کاهش دهیم، مقادیری که ولتسنج و آمپرسنج نشان میدهند، چگونه تغییر میکند؟
چه تعداد از گزارههای زیر در مورد مدار روبهرو درست است؟ (ولتسنج و آمپرسنج ایدهآل است)
الف) اگر فقط کلید \[{k_1}\] بسته باشد، آمپرسنج \[\frac{\varepsilon }{{R + r}}\] را نشان میدهد.
ب) اگر هر دو کلید باز باشد، ولتسنج ( را نشان میدهد.
پ) اگر هر دو کلید بسته باشد، ولتسنج صفر را نشان میدهد.
دو سر یک جسم رسانا به اختلاف پتانسیل ثابتی وصل است. اگر دمای این رسانا را $60^\circ C$ افزایش دهیم، توان گرمایی آن تقریباً چند درصد تغییر میکند؟ (ضریب دمایی رسانا $\frac{1}{{300}}\,{K^{ - 1}}$ است.)

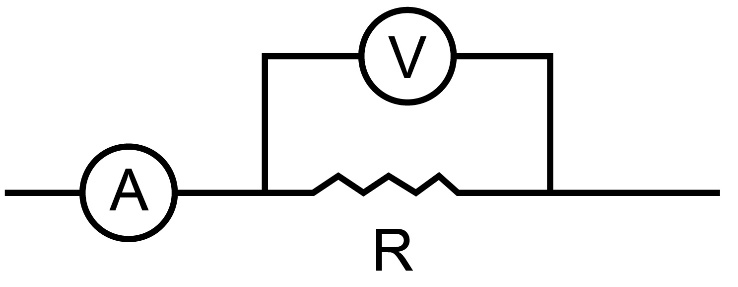

در شکل مقابل، که قسمتی از یک مدار تک حلقه میباشد، آمپرسنج ایده آل $۲A$ و ولت سنج غیر ایده آل عدد $۲۰$ ولت را نشان میدهد. اگر توان مصرفی در مقاومت $R$، $۳۶$وات باشد.مقاومت درونی ولت سنج چقدر است؟
