شرکت در آزمون آنلاین
فیزیک 2 (رشته ریاضی)
-
فصل دوم : جریان الکتریکی و مدار های جریان مستقیم
| آزمون شماره 7809
مطابق شکل دو مدار مختلف را به اختلاف پتانسیل ثابت$V$وصل میکنیم. بیشینه و کمینۀ روشنایی لامپها بهترتیب از راست به چپ کدام است؟
در مدار شکل زیر از مقاومت $۵\Omega $ جریان $۲A$می گذرد،مقدار نیروی محرکه $\varepsilon _{۱} $ چند ولت است؟

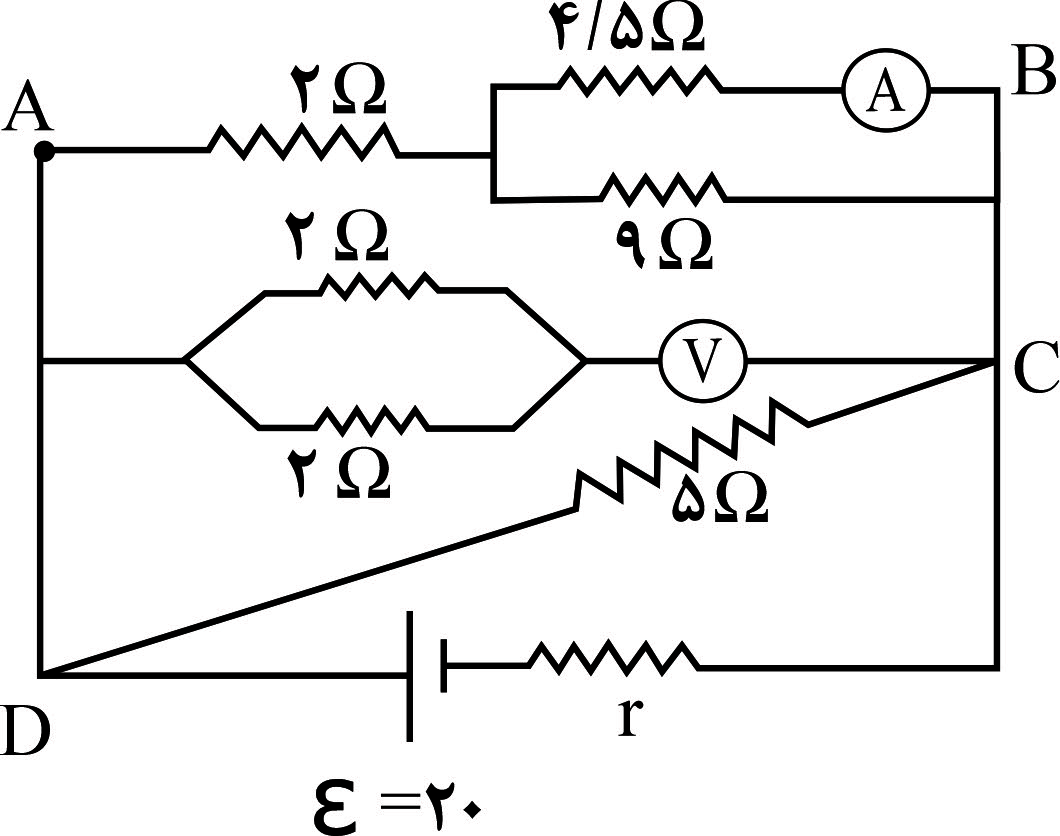

در مدار شکل زیر اگر توان خروجی مولد بیشینه باشد آمپرسنج چه عددی را نشان می دهد؟ (آمپرسنج و ولت سنج ایده آل هستند)
با در دست داشتن مقاومت های $۲\Omega $ و $۱۸\Omega $ و $۹\Omega $ و $۳\Omega $ مداری بسته ایم که جریان گذرنده از کل مدار $۲A$ می باشد در این حالت جریان گذرنده از مقاومت $۳\Omega $ چند آمپر میباشد؟( $\varepsilon =۲۴\: V,r=۱\: \Omega $ مشخصات باتری میباشد)
