فیزیک 2 (رشته تجربی)
-
ترکیب مقاومت ها - به هم بستن متوالی - به هم بستن موازی یا ترکیبی
| آزمون شماره 6102
1-
در شکل زیر که قسمتی از یک مدار الکتریکی است، انرژی مصرفی در مقاومت 10 اهمی در مدت زمان 20 دقیقه چند کیلووات ساعت است؟
2-
در شکل روبه‌رو دو سر یک باتری به دو سر یک رئوستا بسته شده است. لغزندة رئوستا را به طرف راست حرکت می‌دهیم. عددی که آمپرسنج و ولت‌سنج نشان می‌دهند به ترتیب از راست به چپ چگونه تغییر می‌کند؟
3-

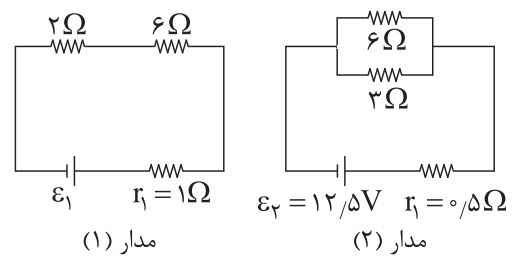

در دو مدار روبه‌رو اگر اختلاف پتانسیل دو سر مقاومت‌های $6\Omega $ یکسان باشد، ${\varepsilon _1}$ چند ولت است؟
4- در کدام مدار، عددی که ولت‌سنج نشان می‌دهد کمتر از بقیه است؟
5-
درشکل زیر توان الکتریکی تمام مقاومت ها باهم برابر می باشند،جریانی که از مقاومت $R_{۲}$می گذرد،چند اهم است؟
