فیزیک 2 (رشته ریاضی)
-
فصل دوم : جریان الکتریکی و مدار های جریان مستقیم
| آزمون شماره 2171
در شکل زیر، حداکثر توان قابل تحمل هریک از مقاومتها 60 وات است. حداکثر توانی که میتوان از مجموعه گرفت تا هیچیک از مقاومتها آسیب نبینند، چند وات است؟
سه مقاومت مشابه $12\,\Omega $ در اختیار داریم. میتوانیم این مقاومتها را به شکلهای مختلف بسته و به اختلاف پتانسیل ثابت $120\,V$ وصل کنیم. اختلاف کمینه و بیشینۀ توان مصرفی کل مدار در حالتهای مختلف بستن مقاومتها به هم چند وات است؟ (با فرض آنکه در هر حالت مقاومتها آسیب نبینند.)
در مدار زیر آمپرسنج آرمانی چند آمپر را نشان میدهد؟

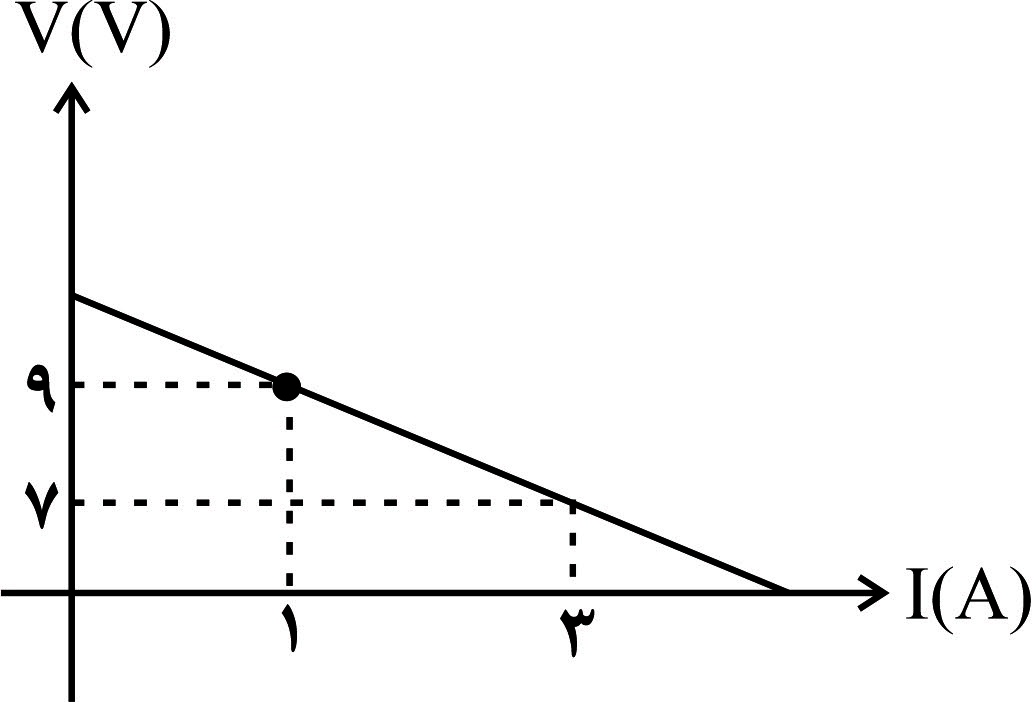

نمودار اختلاف پتانسیل برحسب شدت جریان عبوری از آن مطابق شکل می باشد اگر به دو سر این مولد یک رئوستا ببندیم بیشترین توان مصرفی آن مقاومت چند اهم است؟
هنگامی که یک ولت سنج آرمانی را به تنهایی به دو سر یک باتری وصل میکنیم ولت سنج عدد $۳۰V$ را نشان میدهد و زمانی که یک آمپرسنج آرمانی را به تنهایی به دو سر همان باتری وصل میکنیم آمپرسنج عدد $۲۰A$ را نشان میدهد. اگر دو سر باتری را به یک مقاومت ۶ اهمی وصل کنیم چه جریانی از باتری عبور میکند؟
