شرکت در آزمون آنلاین فیزیک 2 (رشته تجربی) - فصل دوم : جریان الکتریکی و مدار های جریان مستقیم

در شکل زیر که قسمتی از یک مدار الکتریکی است، انرژی مصرفی در مقاومت 10 اهمی در مدت زمان 20 دقیقه چند کیلووات ساعت است؟

${۰_/}۰۳$

$\frac{۴}{{۳۰۰}}$

${۰_/}۰۹$

${۰_/}۰۴$

در شکل زیر اگر ولت‌سنج آرمانی $162V$ را نشان بدهد، آمپرسنج آرمانی چند آمپر را نشان می‌دهد؟

${۱_/}۵$

${۳_/}۵$

${۴_/}۵$

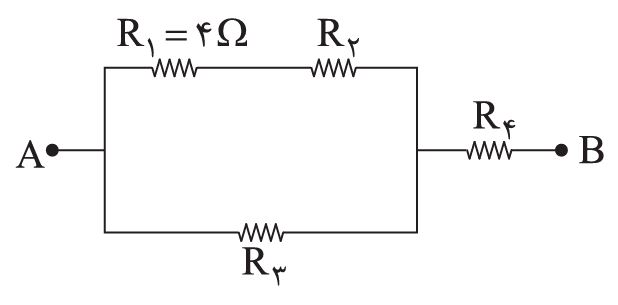

شکل زیر قسمتی از یک مدار الکتریکی را نشان می‌دهد. اگر توان مصرفی همة مقاومت‌ها یکسان باشد، مقاومت ${R_4}$ چند اهم است؟

$\frac{۸}{۳}$

$\frac{{۱۶}}{۳}$

$\frac{{۱۶}}{۹}$

$\frac{{۶۴}}{۹}$

در مدار زیر نیروی محرکة مولد $240\,V$ است و آمپرسنج و ولت‌سنج آرمانی نیستند. آمپرسنج جریان $3A$ و ولت‌سنج $135\,V$ را نشان می‌دهد. مقاومت ولت‌سنج چند برابر مقاومت آمپرسنج است؟
