شرکت در آزمون آنلاین فیزیک 2 (رشته تجربی) - فصل دوم : جریان الکتریکی و مدار های جریان مستقیم | آزمون شماره 431

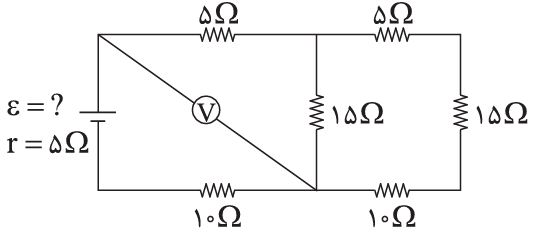

1- در مدار شکل زیر، ولت‌سنج آرمانی 9 ولت را نشان می‌دهد، نیروی محرکة مولد چند ولت است؟

2- سیمی استوانه‌ای شکل با مقاومت الکتریکی $2\,\Omega $ که دارای قطر مقطع $2\,mm$ است،‌ به اختلاف پتانسیل $30\,V$ متصل شده است. میدان الکتریکی در داخل این سیم، چند $\frac{N}{C}$ است؟ ($\pi = 3$ و مقاومت ویژۀ سیم، ${10^{ - 5}}\,\Omega \,.\,m$ است.)

3- در شکل مقابل، نسبت مقاومت معادل بین A و B وقتی در نقطۀ C سیم‌ها از روی هم عبور نمایند به وقتی که به هم اتصال دارند کدام است؟ (مقاومت‌ها یکسان هستند)

4- دو سیم هم‌طول A و B با چگالی $\rho $ و $2\rho $ و طول‌های مساوی به‌گونه‌ای انتخاب می‌کنیم که جرم A دو برابر جرم B می‌باشد. اگر آنها را به ولتاژهای یکسان وصل کنیم، $\frac{{{I_A}}}{{{I_B}}}$ چقدر است؟ $({\rho _B} = 3 \times {10^{ - 8}}\,\Omega \,.\,m\,\,,\,\,{\rho _A} = {10^{ - 8}}\,\Omega \,.\,m)$

5-

در مدار شکل زیر آمپرسنج ایده آل چه عددی را نشان می دهد؟
