شرکت در آزمون آنلاین فیزیک 2 (رشته ریاضی) - قاعدۀ انشعاب، ترکیب مقاومت ها - به هم بستن متوالی، موازی یا ترکیبی

1-

میخواهیم یک لامپ ۲۰v و۱۰w را با استفاده از برق ۲۲۰v شهر روشن کنیم . برای اینکار مقاومتی را با لامپ به طور ....میبندیم که اندازه این مقاومت .....میباشد.

سری_۲۰۰

سری_۴۰۰

موازی_۲۰۰

موازی_۴۰۰

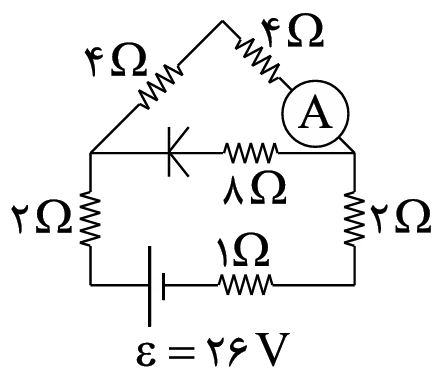

2- در مدار روبه‌رو عددی که آمپرسنج نشان می‌دهد، چند آمپر است؟

۱

\[{۱_/}۵\]

۲

۳

3-

در مدار شکل مقابل آمپر سنج ایدئال چند آمپر را نشان می‌دهد؟ (نیروی محرکه برابر با ۱۰ ولت)

$۲/۵$

$\begin{equation} \frac{۷}{۳} \end{equation}$

۵

$۲/۸$

4-

سه مقاومت الکتریکی

R_{١} = ۲۰ ς

،

R_{۲} = ۲۵ ς

و

R_{۳} = ١۰۰ ς

در اختیار داریم. بیش‌ترین مقاومت معادلی که می‌توانیم با این سه مقاومت داشته باشیم چند برابر کم‌ترین مقاومت معادلی است که می‌توانیم با این سه مقاومت ایجاد کنیم؟

۵‏

۶‏
