شرکت در آزمون آنلاین فیزیک 2 (رشته ریاضی) - فصل دوم : جریان الکتریکی و مدار های جریان مستقیم

در مدار شکل مقابل آمپرسنج ایده‌آل جریان چند آمپر را نشان می‌دهد؟

صفر

$۲A$

$۴A$

$۶A$

درمدارشکل مقابل $\frac{r}{r{}'}=\frac{۱}{۲}$ می باشد $r$ چقدرباشدتا ولت سنج عددصفر را نشان دهد؟

$۶$

$۴$

$۱۲$

$۲۴$

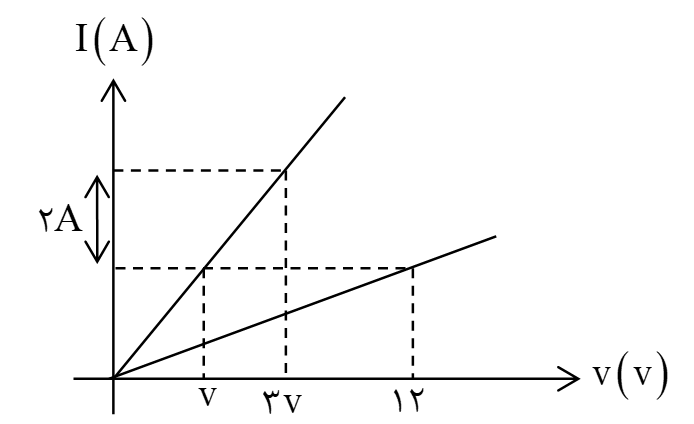

نمودار جریان عبوری از دو مقاومت اهمی ${{R}_{A}}$ و ${{R}_{B}}$ برحسب اختلاف پتانسیل دو سر آن مطابق شکل زیر است. مقاومت ${{R}_{B}}$ چند اُهم است؟ (${{R}_{B}}>{{R}_{A}}$ و دما ثابت است)
