شرکت در آزمون آنلاین
فیزیک 2 (رشته تجربی)
-
جریان متناوب - مبدل ها
| آزمون شماره 53
1-
نمودار نیروی محرکة القایی در یک حلقه به مقاومت الکتریکی 20 اهم مطابق شکل زیر است. بزرگی جریان القا شده در حلقه در لحظة $t = \frac{1}{{1200}}s$ چند میلی‌آمپر است؟
2-

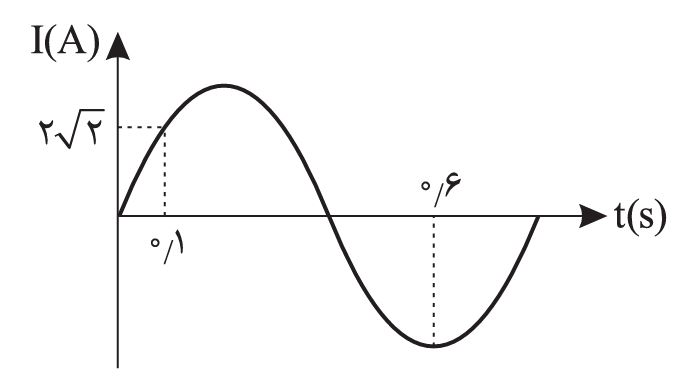

نمودار جریان متناوب عبوری از یک سیملوله به ضریب القاوری 18 میلی هانری مطابق شکل زیر است. بیشینه انرژی ذخیره‌شده در سیملوله چند ژول است؟
3-
نمودار مقابل، ولتاژ اعمال شده به یک مقاومت \[10\,\Omega \] را نشان می‌دهد. معادلة جریان عبوری از مقاومت برحسب زمان کدام گزینه است؟
/
4- مولد جریان متناوبی در هر ثانیه 8 بار جریانش Max می‌شود. جهت جریان این مولد در مدت \[{2_/}5\,s\] چند ثانیه مثبت است؟
5- معادله نیروی محرکه‌ی القا شده در یک پیچه به صورت \[\varepsilon = 0/8\,\sin \,4\pi t\] در SI است. دوره‌ی تناوب چرخش پیچه چند ثانیه است؟
