شرکت در آزمون آنلاین
فیزیک 2 (رشته ریاضی)
-
قاعدۀ انشعاب، ترکیب مقاومت ها - به هم بستن متوالی، موازی یا ترکیبی
| آزمون شماره 10296
1-
در مدار شکل مقابل اگر ولت سنج $۱۲\: v$ را نشان می‌دهد، مقاومت $R_۳$ چند اهم خواهد بود؟
2-
مطابق شکل زیر دو سیم فلزی تو پر A و B به طول‌های مساوی به یک مولد متصل‌اند. اگر مقاومت ویژۀ سیم A، دو برابر مقاومت ویژۀ سیم B باشد، سطح مقطع سیم A چند برابر سطح مقطع سیم B است؟
3-
در مدار شکل زیر بار ذخیره شده در خازن چند میکروکولن است؟
4- در مدار زیر جریان عبوری از مقاومت (12 برابر چند آمپر است؟
5-

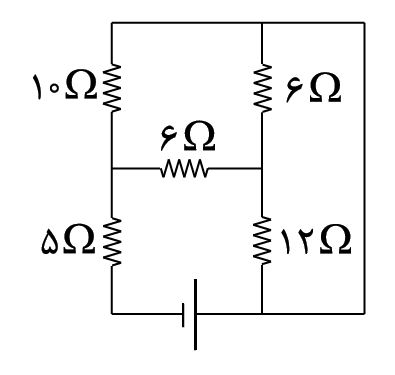

مقاومت معادل مدار روبه‌رو چند اهم است؟
