شرکت در آزمون آنلاین فیزیک 2 (رشته ریاضی) - قاعدۀ انشعاب، ترکیب مقاومت ها - به هم بستن متوالی، موازی یا ترکیبی

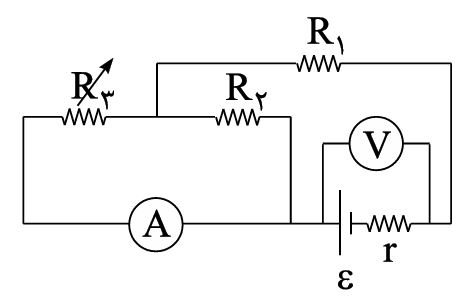

1- در مدار روبه‌رو اگر مقاومت \[{R_3}\] را افزایش دهیم، عددی که آمپرسنج و ولت‌سنج نشان می‌دهند، به ترتیب از راست به چپ چگونه تغییر می‌کند؟ (وسایل اندازه‌گیری آرمانی هستند)

کاهش ـ کاهش

افزایش ـ افزایش

کاهش ـ افزایش

افزایش ـ کاهش

2-

شکل زیر بخشی از یک مدار را نشان میدهد جریان کدام گزینه است؟

$۸A\leftarrow$

$۸A\rightarrow$

$۳A\leftarrow$

$۶A\rightarrow $

3-

در مدار شکل زیر آمپرسنج ایدئال چه عددی را نشان می دهد؟

۲

۱

۲.۵

۴

4-

در شکل مقابل اگر جریان عبوری از فیوز بیش از ۱۲A باشد، باعث پریدن فیوز می‌شود. اگر توان مصرفی مقاومت‌های $\left(۲\right),\left(۱\right) $ به ترتیب ۱۶۰W, ۲۴۰W باشد، توان مصرفی مقاومت $\left(۳\right)$ حداکثر چقدر باشد تا فیوز نپرد؟
