شرکت در آزمون آنلاین
فیزیک 2 (رشته ریاضی)
-
فصل دوم : جریان الکتریکی و مدار های جریان مستقیم
| آزمون شماره 46
در شکل روبهرو کلید روی هر کدام از حالتهای 1 و 2 قرار بگیرد، جریان عبوری از مقاومت R( تغییر نمیکند. مقاومت R چند اهم است؟
سیمی استوانه ای شکل با مقاومت $۴\Omega $وقطر مقطع $۴mm$به اختلاف پتانسیل$۶۰V$ متصل شده است میدان الکتریکی درداخل این سیم چند $\frac{N}{c}$است؟( $=۱۰^{-۵}\Omega .m$مقاومت ویژه و $\pi =۳$)
نمودار تغییرات جریان برحسب ولتاژ، برای دو رسانایی اهمی$(۱)$ و $(۲)$مطابق شکل مقابل است. اگردوسیم رسانا هم طول باشند وقطر مقطع$(۱)$ دوبرابر قطر مقطع$(۲)$ باشد. مقاومت ویژه $(۲)$چندبرابر مقاومت ویژه$(۱)$ می باشد؟

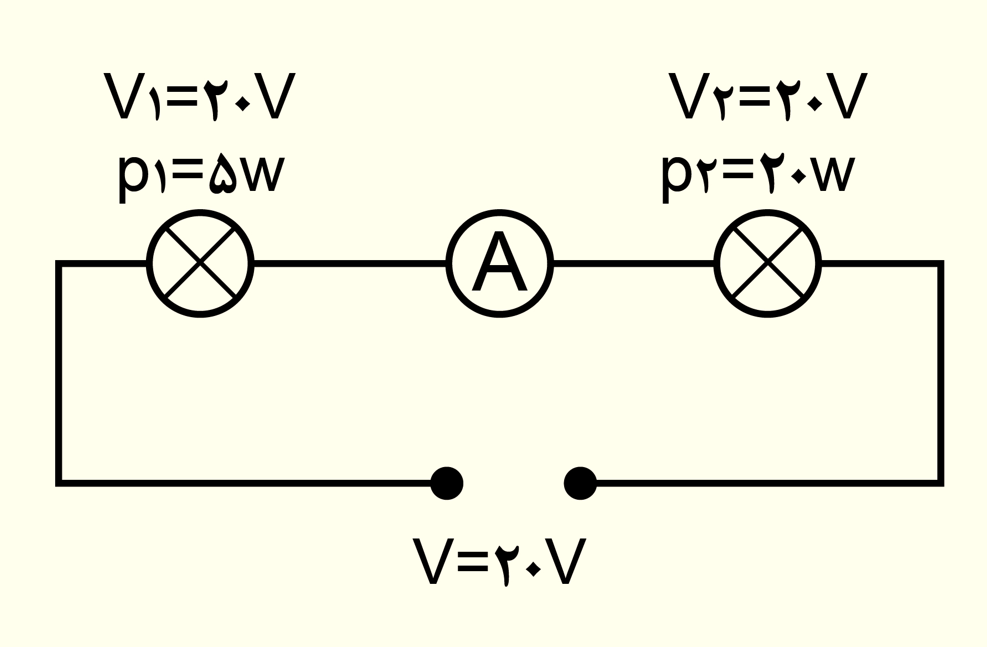

در مدار شکل زیر ولتاژ و توان اسمی هر لامپ روی آن نمایش داده شده است. با فرض ثابت بودن مقاومت لامپها، آمپرسنج چند آمپر را نشان میدهد؟
در مدار شکل مقابل، اگر لغزنده رئوستا را از نقطه A به B منتقل نمائیم، توان مصرفی در آن چند درصد و چگونه تغییر میکند؟ (تعداد دندانهها با مقاومتها رابطۀ مستقیم دارد.)
