شرکت در آزمون آنلاین فیزیک 2 (رشته ریاضی) - فصل دوم : جریان الکتریکی و مدار های جریان مستقیم

با توجه به مدار روبه‌رو اختلاف پتانسیل نقاط A و B چند ولت است؟

۱۷

۲۹

۳۶

۵۲

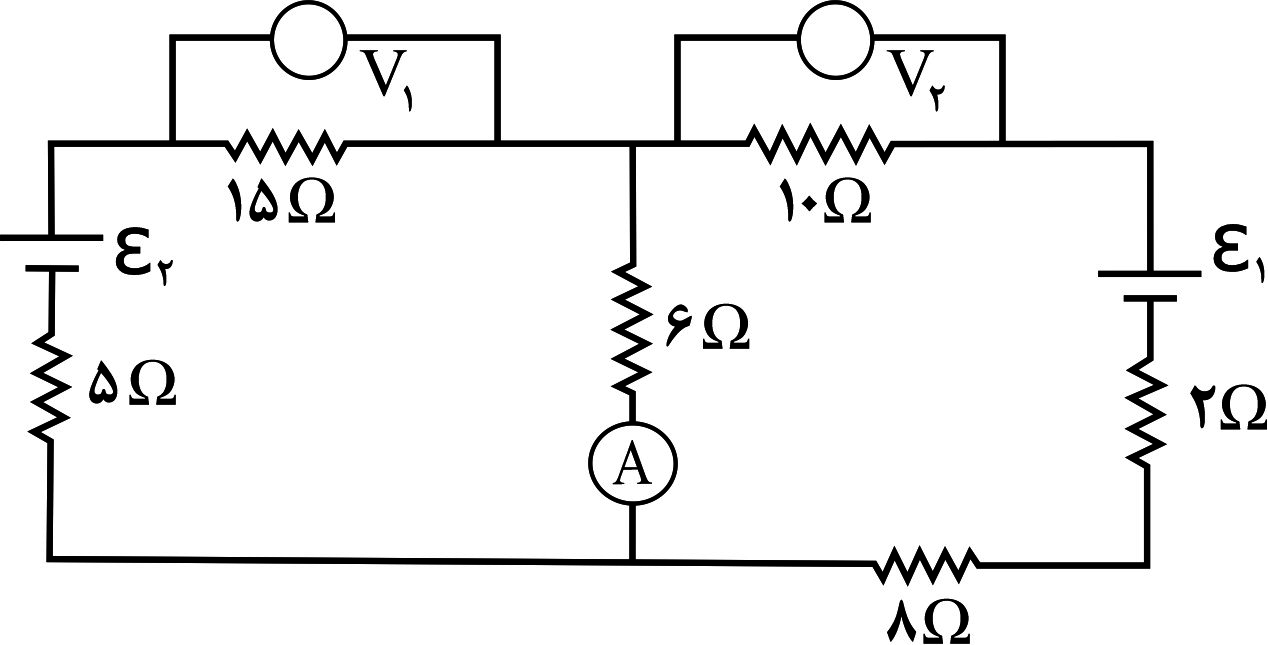

در شکل مقابل ولت سنج های $V_{۱}$و$V_{۲}$هر کدام $۳۰$ ولت را نشان می دهند،کدام یک از موارد زیر صحیح است؟

آمپرسنج $۳A$ را نشان می دهد.

آمپرسنج $۶A$ را نشان می دهد.

$\begin{equation} \varepsilon_{۱}=۹۰ \mathrm{~V} \end{equation}$

$\begin{equation} \varepsilon_{۲}=۸۰ V \end{equation}$

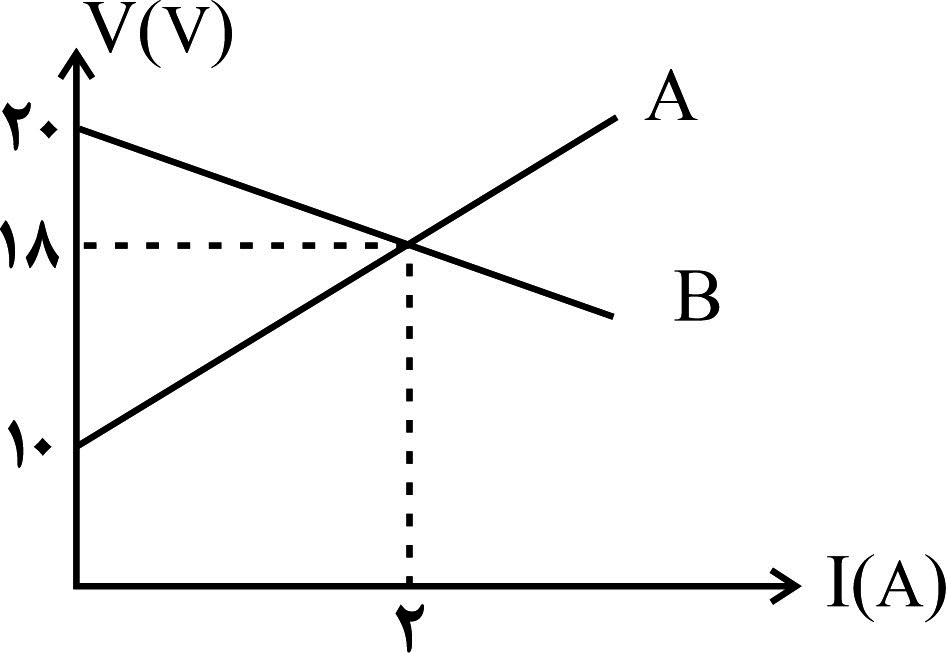

نمودار اختلاف پتانسیل برحسب جریان برای مولد های $A$ و $B$ مطابق شکل است.تغییر انرژی پتانسیل بار$q=-۵\mu _{c}$ از نقطه $M$ تا نقطه $N$ چند میکروژول است؟
