شرکت در آزمون آنلاین فیزیک 2 (رشته تجربی) - نیروی محرکه الکتریکی و مدار ها - مدار تک حلقه ای و افت پتانسیل در مقاومت

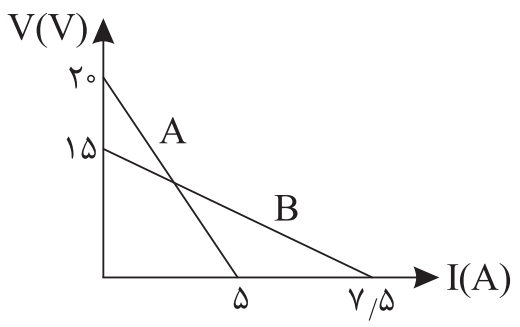

مقاومت متغیر R را یک بار به مولد A و بار دیگر به مولد B متصل می‌کنیم. با تغییر مقاومت R نمودار اختلاف پتانیسل دو سر مولدها برحسب شدت جریان مطابق شکل زیر است. مقاومت درونی مولد A چند برابر مقاومت درونی مولد B است؟

\[2\]

\[\frac{1}{2}\]

\[4\]

\[\frac{1}{4}\]

یک باتری 50 میلی‌آمپر ـ ساعتی با نیرو محرکة \[{1_/}2V\]، چند دقیقه می‌تواند در مدار نشان داده شده در شکل مقابل، جریان تولید کند؟

۵۰

۱۲۵

۱۰۰

۲۵۰

دو قطب یک باتری به مقاومت درونی r‏ را به دو سر سیمی به مقاومت

\frac{r}{۲}

می‌بندیم. اختلاف پتانسیل باتری در این حالت چند برابر نیروی محرکه‌ی آن است؟

\frac{١}{۳}

\frac{١}{۲}

\frac{۲}{۳}

\frac{۳}{۴}

دو مولد و یک لامپ به صورت یک مدار تک حلقه به هم متصل هستند. اگر قطب‌های یکی از مولدها را برعکس کنیم، شدت جریان عبوری از مدار سه‌برابر می‌شود. در این صورت نیروی محرکه‌ی یکی از آن‌ها ... برابر دیگری است. (مقاومت لامپ ثابت است.)

یک

دو

سه

چهار
