فیزیک 2 (رشته تجربی)
-
فصل دوم : جریان الکتریکی و مدار های جریان مستقیم
| آزمون شماره 6197
1-
نمودارهای شدت جریان الکتریکی برحسب اختلاف پتانسیل برای دو سیم رسانای استوانه‌ای شکل A و B به‌صورت زیر است. اگر طول و قطر مقطع سیم A دو برابر سیم B باشد، مقاومت ویژۀ سیم A چند برابر سیم B است؟ (دما برای هر دو مقاومت یکسان است)
2-
3-
در مدار زیر نیروی محرکة مولد $240\,V$ است و آمپرسنج و ولت‌سنج آرمانی نیستند. آمپرسنج جریان $3A$ و ولت‌سنج $135\,V$ را نشان می‌دهد. مقاومت ولت‌سنج چند برابر مقاومت آمپرسنج است؟
4-
سیم یکنواختی به مقاومت R به سه طول مساوی بریده و یکی از این سه را به شکل دایره درآورده و مطابق شکل به هم متصل می‌کنیم. مقاومت معادل بین a و b برابر کدام است؟

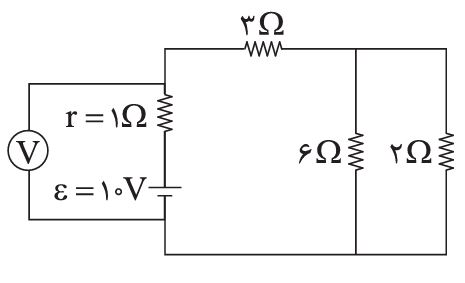

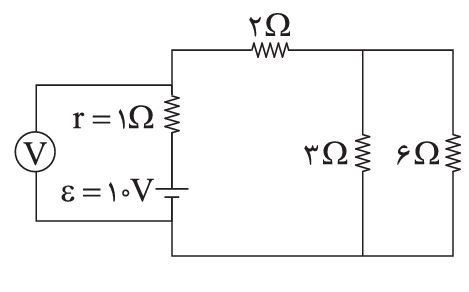

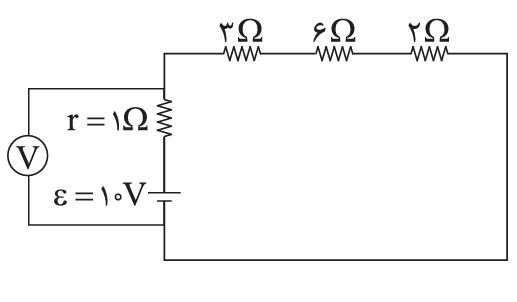

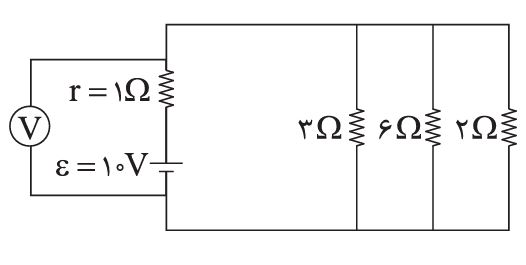

5- در کدام مدار، عددی که ولت‌سنج نشان می‌دهد کمتر از بقیه است؟
