فیزیک 2 (رشته تجربی)
-
میدان مغناطیسی اطراف سیم راست حامل جریان
| آزمون شماره 7283
شکل زیر دو سیم بلند موازی حامل جریانهای هماندازه و در خلاف جهت هم را نشان میدهد که بر صفحة کاغذ عمودند. جهت میدان مغناطیسی حاصل از دو سیم در نقطۀ M در جهت ......... است.
شکل زیر، دو سیم موازی و بلند حامل جریان را نشان میدهد. اگر میدان مغناطیسی برایند حاصل از این سیمها در نقطة A صفر باشد، جهت جریان \[{I_2}\] و مقایسة اندازة \[{I_1}\] و \[{I_2}\] به ترتیب از راست به چپ کدام است؟

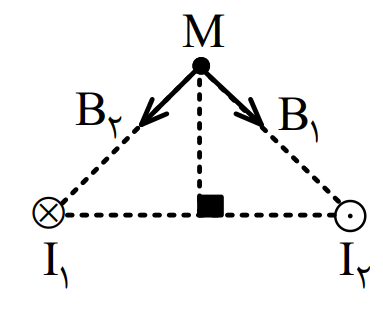

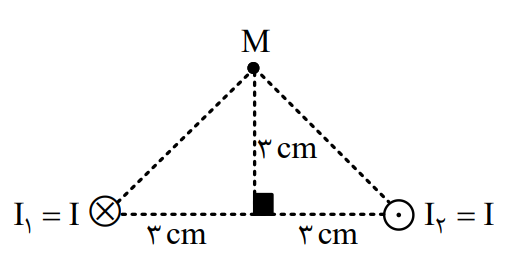

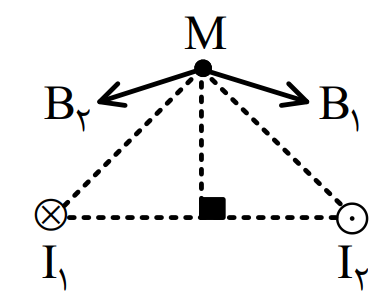

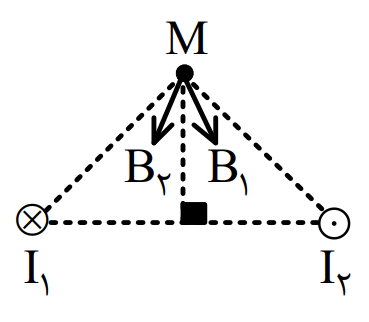

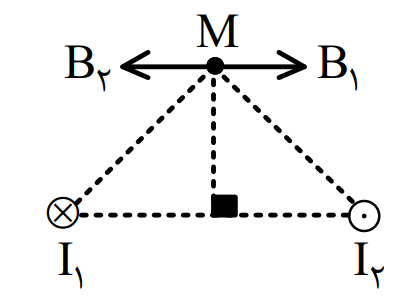

دو سیم موازی بسیار بلند حامل جریان \[I\] مطابق شکل زیر عمود بر صفحه قرار دارند. بردار میدان مغناطیسی هر یک از دو سیم در نقطة \[M\] به کدام شکل درست است؟
مطابق شکل در اطراف یک سیم حامل جریان، چند بار الکتریکی درحال حرکت با تندی های برابر هستند. نیروی وارد بر کدام ذرات باردار هم جهت می باشند؟
در شکل روبرو کلید مدار را بسته و یک بار عقربه مغناطیسی را روی سیم $AB$ و یک بار زیر سیم $AB$ قرار میدهیم. به ترتیب از راست به چپ عقربه مغناطیسی به کدام جهت قرار میگیرد؟
