شرکت در آزمون آنلاین فیزیک 2 (رشته ریاضی) - میدان الکتریکی - بر هم نهی میدان های الکتریکی - خطوط میدان الکتریکی - میدان الکتریکی یکنواخت | آزمون شماره 10460

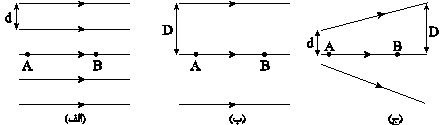

1- شکل زیر سه آرایش خطوط میدان الکتریکی را نشان می‌دهد. در هر آرایش یک پروتون از حال سکون در نقطة A رها می‌شود. سرعت پروتون در نقطة B در آرایش ......... کمتر و در آرایش ......... حرکت دارای شتاب متغیر است. (فاصلة A تا B در هر سه شکل یکسان است.) /

2-

3- شکل روبه‌رو، دو بار نقطه‌ای ${q_1}$ و ${q_2}$ را در صفحة xy نشان می‌دهد. اگر میدان الکتریکی خالص در نقطة O در SI برابر $E = - 5 \times {10^3}i - 5 \times {10^3}j$ باشد. میدان خالص در نقطة A وسط خط واصل، دو بار چند $\frac{N}{C}$ است؟

4-

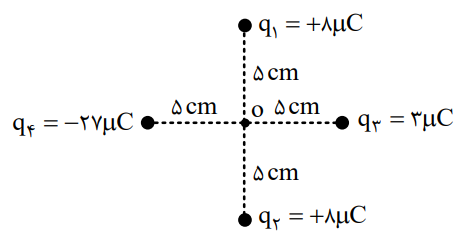

5- بارهای الکتریکی \[{q_1}\]، \[{q_2}\]، \[{q_3}\] و \[{q_4}\] مطابق شکل روبه‌رو قرار گرفته‌اند. بار الکتریکی \[{q_4}\] را چند سانتی‌متر و در کدام جهت جابه‌جا کنیم تا میدان حاصل از بارها در نقطة O برابر صفر شود؟
