در شکل زیر، طول سیم افقی ab که در میان قطب‌های آهن‌ربا قرار دارد، برابر $30\,cm$ است. قبل از بستن کلید k، ترازو عدد 10 نیوتن و هریک از نیروسنج‌های فنری، عدد 2 نیوتن را نشان می‌دهند. وقتی کلید K بسته می‌شود، جریان 20 آمپر از سیم می‌گذرد و هریک از نیروسنج‌ها، عدد ${2_/}3$ نیوتن را نشان می‌دهند. به ترتیب از راست به چپ، میدان مغناطیسی آهنربا ......... تسلا بوده و ترازو در این حالت ......... نیوتن را نشان می‌دهد؟ /

سیم راستی به طول L که بخشی از یک مدار الکتریکی است بین دو قطب یک آهنربای U شکل قرار دارد. این آهنربا روی یک ترازو قرار دارد. هنگامی که از سیم جریان الکتریکی I عبور می‌کند، اگر میدان مغناطیسی یک‌نواخت بین قطب‌های آهنربا B باشد:

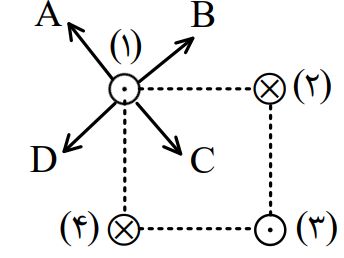

مطابق شکل چهار سیم راست و بلند و موازی از چهار رأس یک مربع عبور می‌کنند. سیم‌ها بر صفحة مربع عمودند. از هر سیم جریان \[I\] در جهت نشان داده شده در شکل می‌گذرد. نیروی وارد بر سیم (1) در جهت کدام بردار است؟

مطابق شکل زیر، قطعه سیم $abcd$ که حامل جریان $۵A$ است در میدان مغناطیسی یکنواختی به بزرگی $۴T$ قرار دارد. بزرگی برآیند نیروهای وارد بر سیم چند نیوتن و به کدام جهت خواهد بود؟
