چهار سیم راست با طول نامتناهی که دارای جریان‌های مساوی هستند، در چهار رأس یک مربع عمود بر صفحه قرار دارند. اندازه و میدان مغناطیسی حاصل از آنها در مرکز مربع B است. اگر بدون تغییر مقدار جریان سیم a، فقط جهت جریان آن عکس شود، میدان مغناطیسی در مرکز مربع $B'$ می‌شود. $\frac{{B'}}{B}$ کدام است؟

شکل زیر دو سیم بلند موازی حامل جریان‌های هم‌اندازه و در خلاف جهت هم را نشان می‌دهد که بر صفحة کاغذ عمودند. جهت میدان مغناطیسی حاصل از دو سیم در نقطۀ M در جهت ......... است.

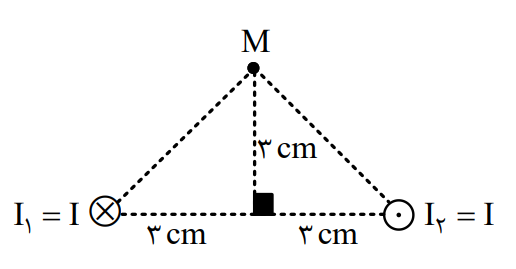

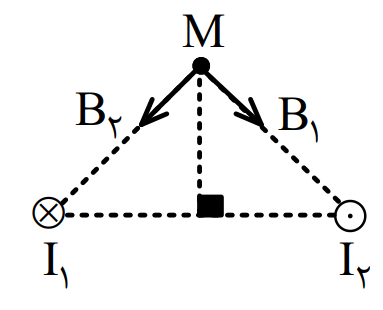

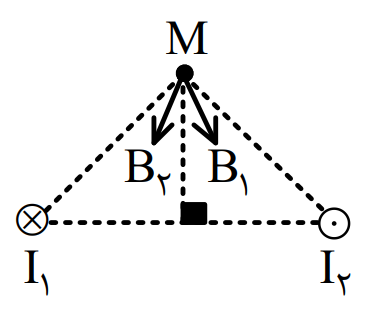

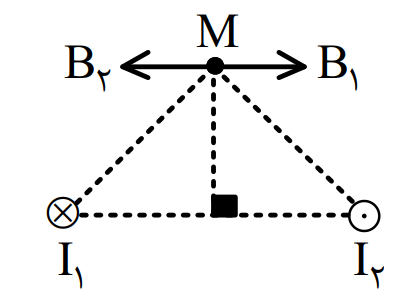

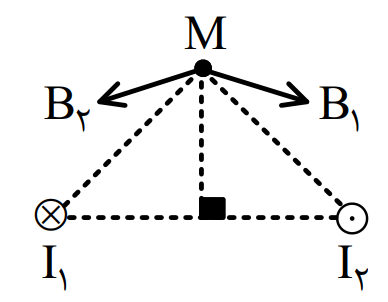

سدو سیم موازی بسیار بلند حامل جریان I مطابق شکل زیر عمود بر صفحه قرار دارند. بردار میدان مغناطیسی هر یک از دو سیم در نقطة M به کدام شکل درست است؟ /

در شکل روبرو اگر جهت حرکت ذره‌ باردار بین دو سیم راست حامل جریان به صورت نشان داده شده باشد، کدام گزینه در مورد بار $q$ درست است؟

میدان مغناطیسی خالص حاصل از دو سیم با جریان های $I_{۱}$ و $I_{۲}$ در نقطه‌ی $A$ با راستای مثبت محور $x$ چه زاویه‌ای می‌سازد؟
